Douchescharnier Pavone wand-glas

Douchescharnier Pavone wand-glas

Artikelnummer: 148390L

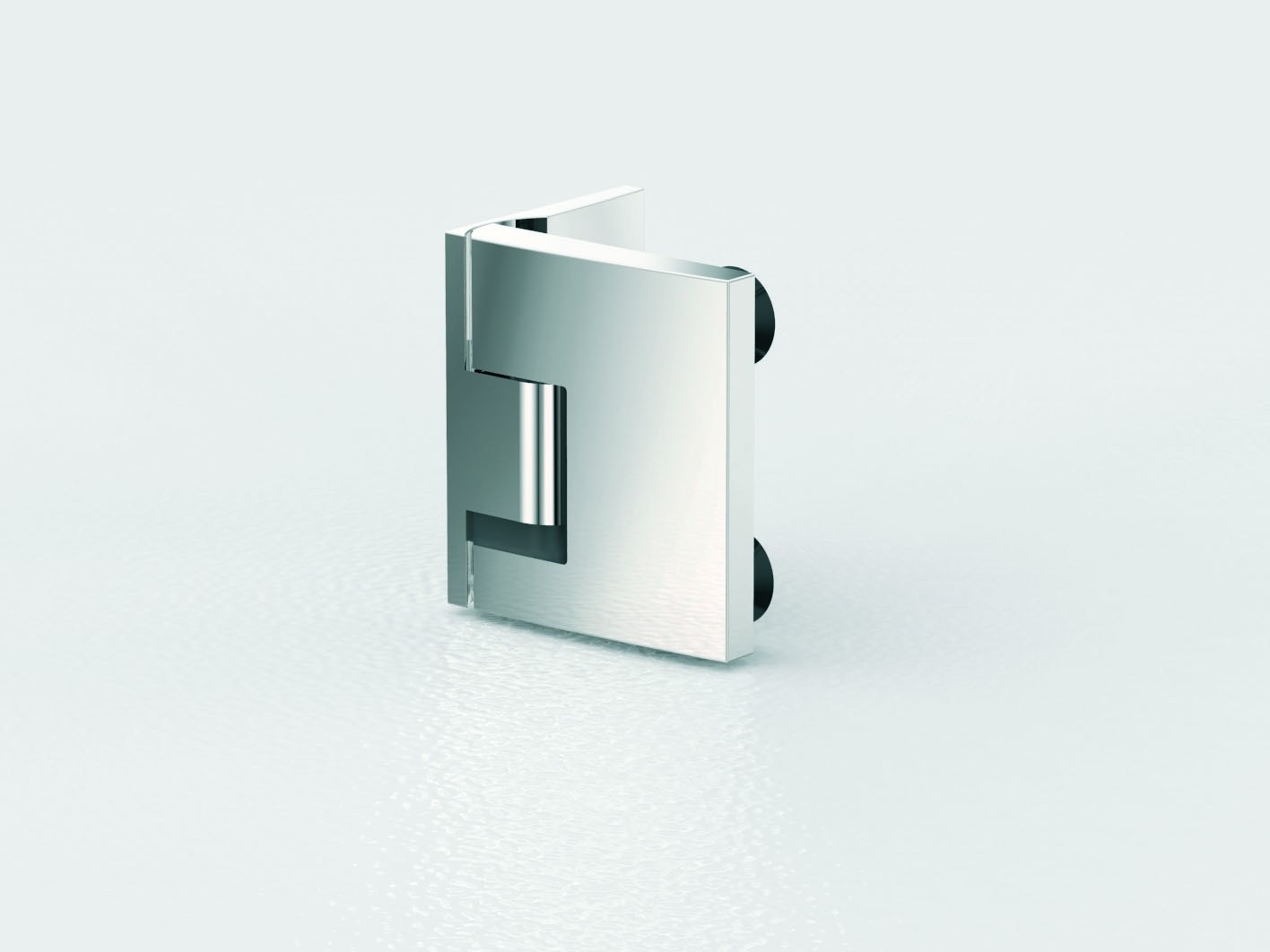

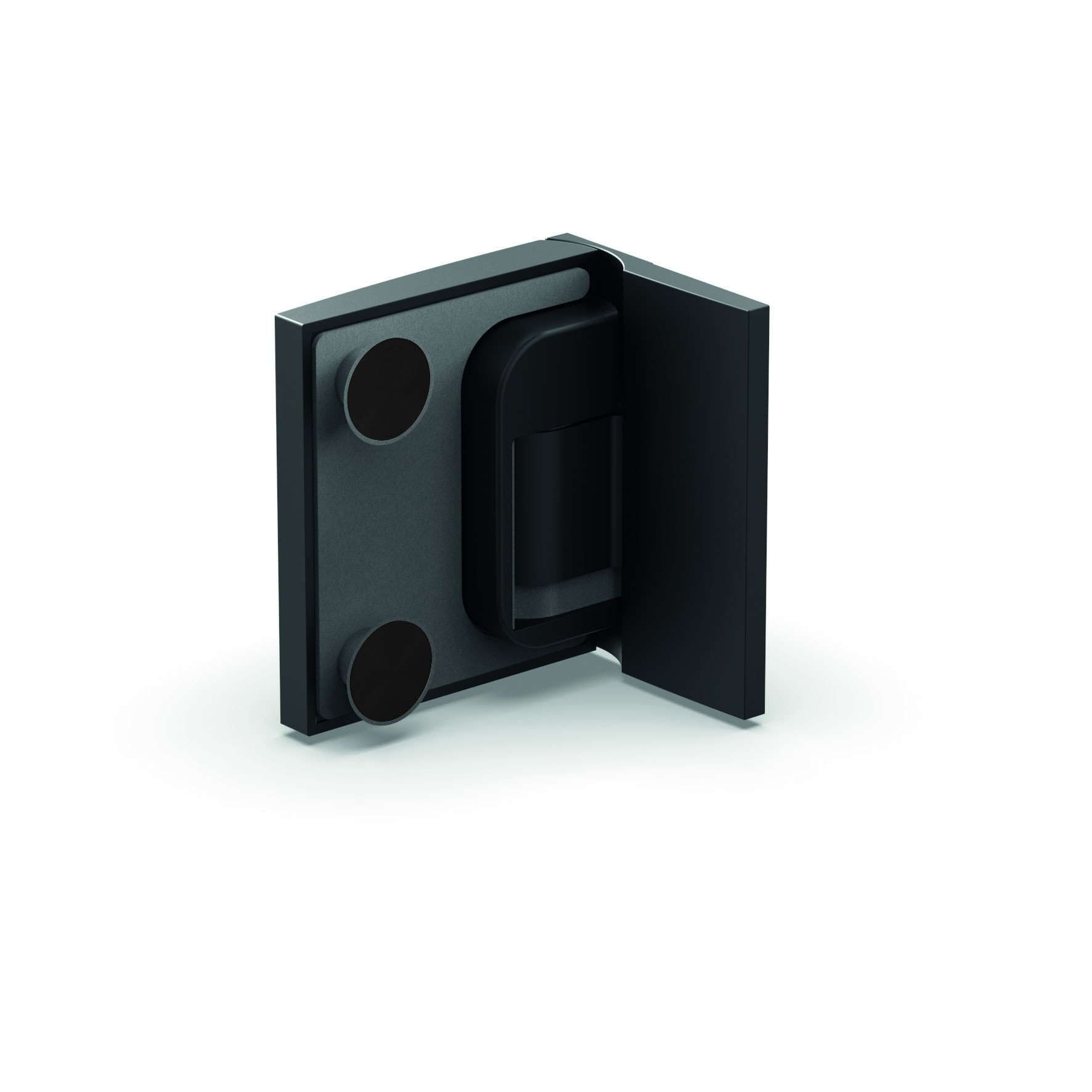

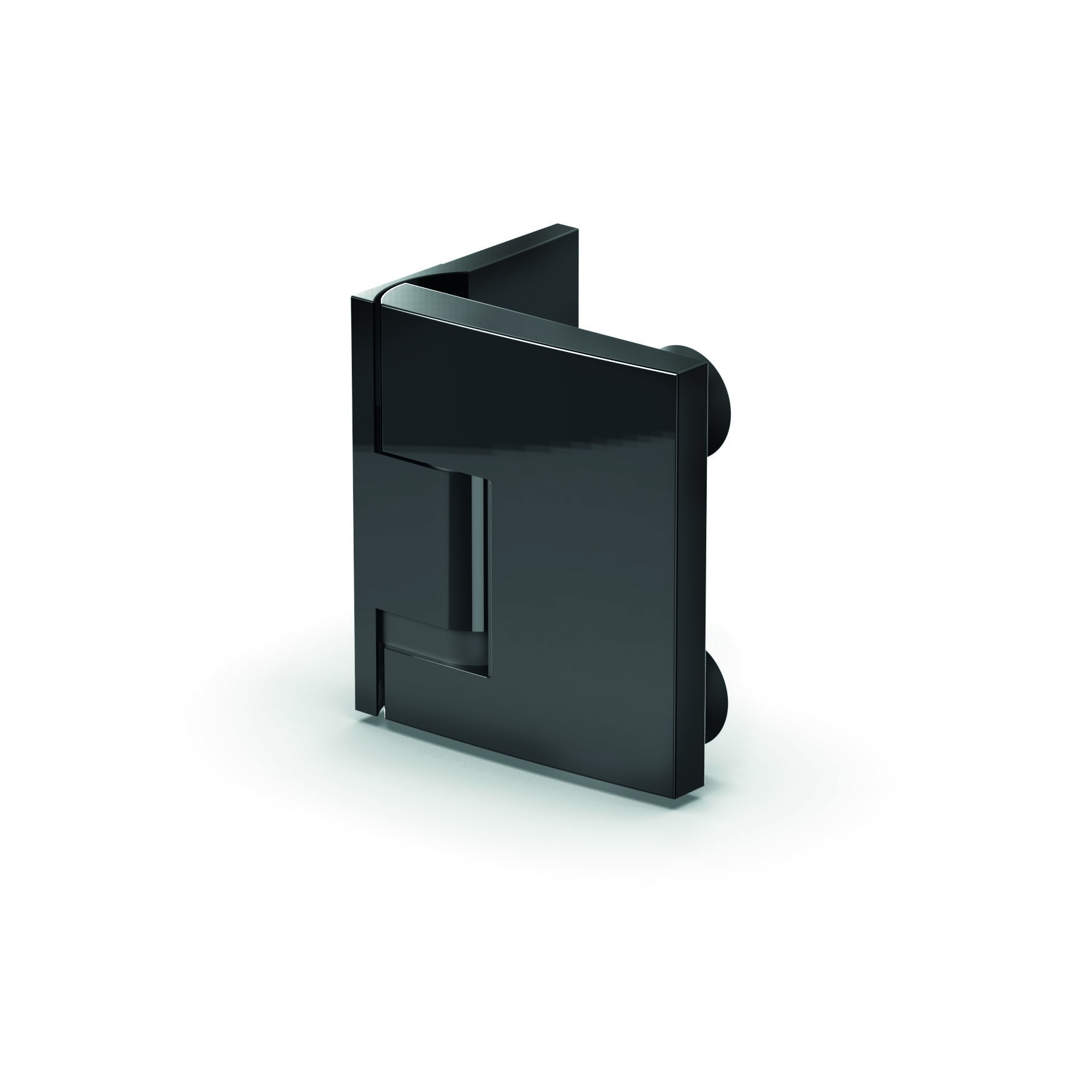

    Douchescharnier Pavone met lift functie voor wand-glas montage.

  • Glasdikte: 8-10mm
  • Max. deurgewicht: 36Kg
  • Max. deur afmetingen:900x2000 bij 8mm glasdikte
  • 90 graden te openen naar beide zijdes.

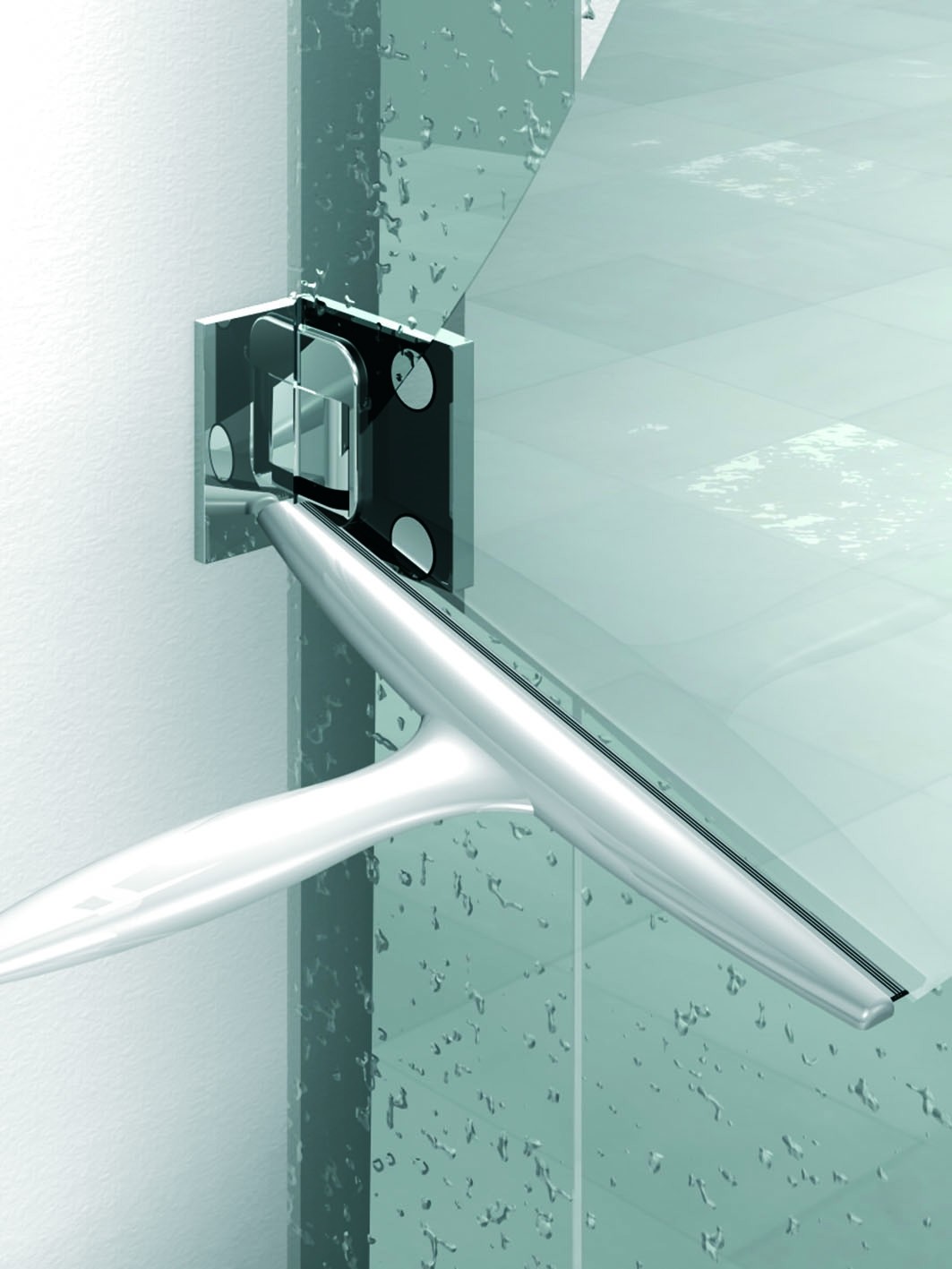

  • Montage gelijk met het glasoppervlak door verzonken schroeven.
  • Afdekkappen om de montageschroeven te verbergen.
  • Muurplaat met slobgaten voor een exacte verstelling van het scharnier.
  • Instelbare nulpositie.
  • Installatie zonder zijafdichting mogelijk door aangepaste glasbewerking.

- Montage instructies: Download
-

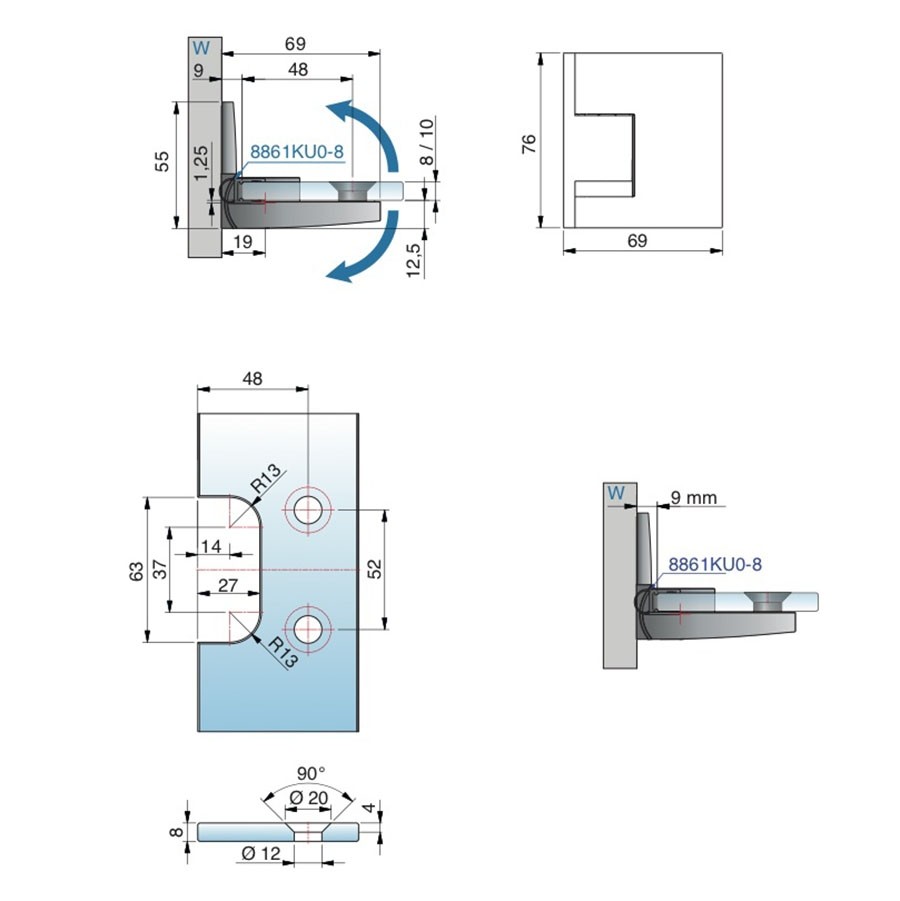

 Technische tekening met afdichtprofiel en glas uitsparing: Download
- Technische tekening zonder afdichtprofiel en glas uitsparing: Download

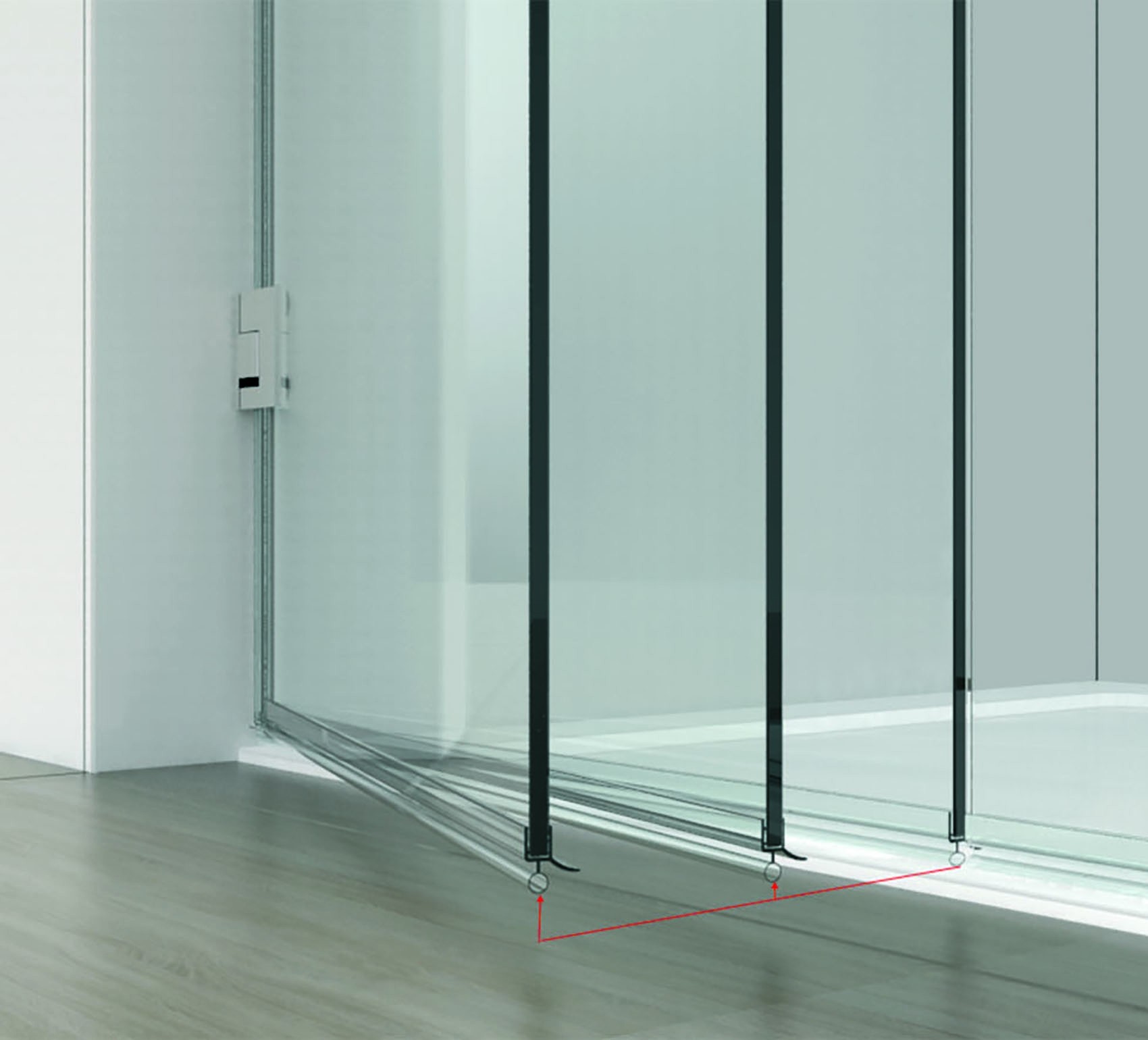

Douchescharnier met lift functie voor wand-glas montage. Lift ca. 6 mm, na ca. 54 °, zelfsluitend tijdens het daalproces. Verhoogd waterbestendig in verlaagde toestand door hogere contactdruk van de afdichtingen (zie afbeelding 9)
